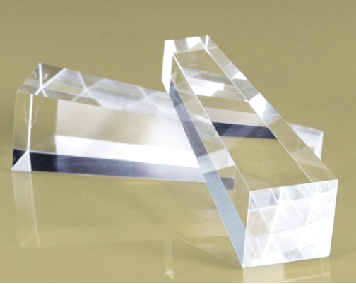

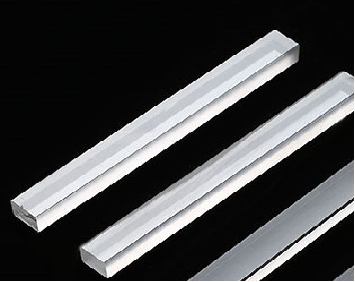

实心光棒
吉新光电可提供高透实心光棒，端口单面雾化或双面雾化实心光棒，使匀光效果大大提高。
关键词：荧光轮、静态荧光器件、色轮、滤光片、分光片、偏振分光片、匀化器件、光棒、光通、匀光棒、匀化棒、漫反射器件、高损伤阈值激光膜、模组、高显指照明方案
所属分类：
产品描述
主要用于将非均匀光强分布（如激光、LED光源）转换为均匀出射的光场。其核心原理是通过内部全反射和光路混合，实现光束的匀化与整形，广泛应用于投影仪、照明系统、激光加工等领域。
1. 基本结构与工作原理
（1）物理结构
材质：高透光材料（如熔融石英、光学玻璃）。
形状：实心棒体。
表面处理：侧面通常为光学抛光（全反射）或磨砂处理（增强匀化）。
（2）工作原理
光线入射：非均匀光从一端进入光棒（如高斯分布的激光或LED光）。
多次全反射：光线在光棒内壁反复反射（遵循全反射定律），不同角度的光路相互叠加。
匀化输出：经过足够多次反射后，出射光强分布趋于均匀（平顶分布或朗伯分布）。
光棒（匀光棒）通过全反射混合光路实现高效匀化，是光学系统中简单可靠的光束整形方案。其核心优势在于：
（1）高均匀性（平顶光斑）（2）低光能损失（透射率>95%）（3） 耐高功率（石英玻璃支持激光应用）
在投影、激光加工、检测等领域不可替代，选型时需重点关注材料耐热性、长径比和端面处理工艺。
特 点：
1、高透过率Ravg <=0.5% @420-680nm
2、耐高温 (>300℃)
3、尺寸、形状客制
4、镀膜规格客制
5、膜层抗激光损伤阈值：> 5 J/cm2 @532,10ns,1HZ
> 11 J/cm2 @1064,10ns,1HZ
6、扩散半角HWHM 1.0 ~8.0deg
